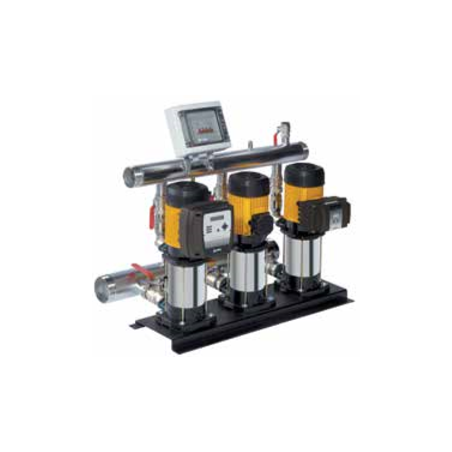

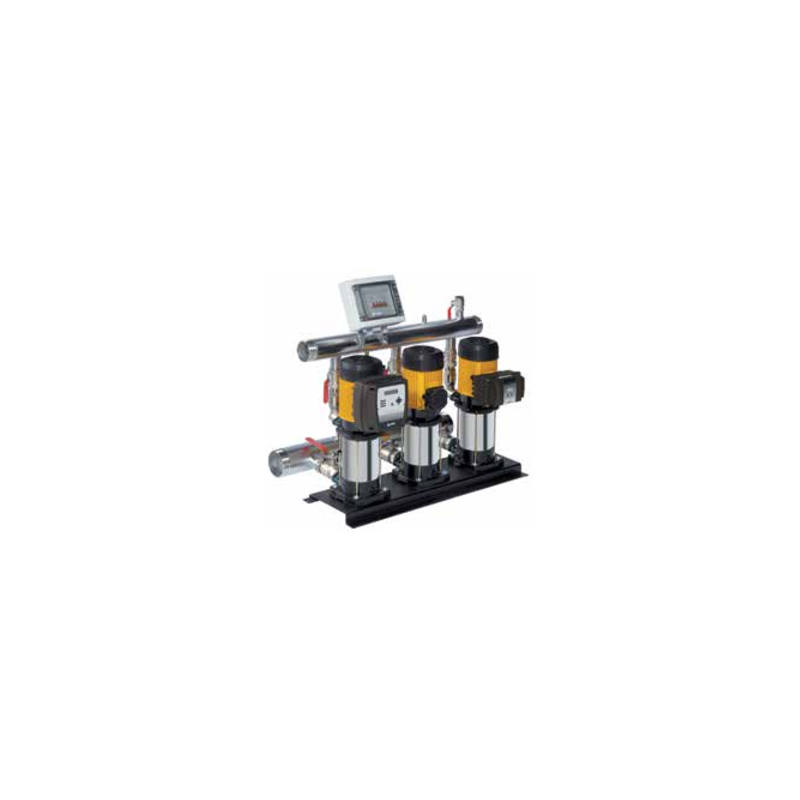

GRUPO PRESION TRIPLE CPE3 MULTI 35-6 (TF)

Principio de funcionamiento: Equipo de presión hidroneumático compuesto por tres electrobombas, controladas por un sistema de arranque ESPA ECD de regulación digital mediante transductor de presión, para suministro de agua a presión. En tiempo real, se realiza la medición de la presión en la instalación mediante un transductor conectado en el colector de impulsión. En función de la lectura de la presión se gestiona la orden de arranque de la bomba, a velocidad constante. Una vez se ha conseguido alcanzar un valor de presión por encima de la presión de arranque más un diferencial prefijado, se ordena el paro de la electrobomba. Si el valor de la presión, con una de las bombas en marcha, desciende por debajo de un diferencial de presión prefijado, se ordena el arranque en cascada de la segunda bomba y sucesivas. El paro de las bombas se realiza siguiendo la misma lógica, cuando la presión aumenta. El arranque de las bombas se realiza en alternancia total, para un mejor reparto de las horas de funcionamiento. El controlador ESPA ECD es capaz de gestionar la maniobra de dos bombas. La tercera bomba del equipo está gobernada por un módulo esclavo ELV. Para un correcto funcionamiento del equipo se precisa de un acumulador hidroneumático de un volumen adecuado para minimizar los arranques y paros del motor. En caso de fallo del sistema de control del transductor de presión, el controlador ESPA ECD dispone de la posibilidad de trabajo mediante presostatos, no incluidos en el suministro. Configuración del equipo: Parte hidráulica: Sistema compuesto por tres electrobombas fijadas sobre bancada común. En la impulsión de la bombas se ensambla una válvula de retención fabricada en acero inoxidable y una válvula de cierre, por este orden. Las columnas de impulsión se unen al colector de impulsión, fabricado en acero inoxidable. El colector de impulsión dispone de una salida con una válvula de cierre de aislamiento, para colocar el acumulador hidroneumático. En el mismo colector de impulsión se coloca el transductor, que estará cableado al controlador ESPA ECD. Parte eléctrica: Los equipos de la serie CPE3 están compuestos por un controlador ESPA ECD y un módulo esclavo ELV. Los equipos CPE3 de alimentación trifásica se suministran con un armario eléctrico que incorpora un magnetotérmico por bomba para protección de la línea eléctrica. En caso de fallo de una de las bombas, esta puede ser aislada y el resto del equipo puede seguir trabajando sin ningún riesgo para la instalación. El controlador ESPA ECD es capaz de gobernar la maniobra y la protección de dos bombas del equipo y gestionar la comunicación con el módulo esclavo ELV de la tercera bomba. Características Caudal máximo: hasta 54 m3/h. Altura máxima: hasta 90 mca. Potencia máxima de la bomba: 4 kW. Fluido para bombear: agua fría sanitaria, agua para irrigación, trasvase de agua. Temperatura máxima del líquido: 40 °C.
