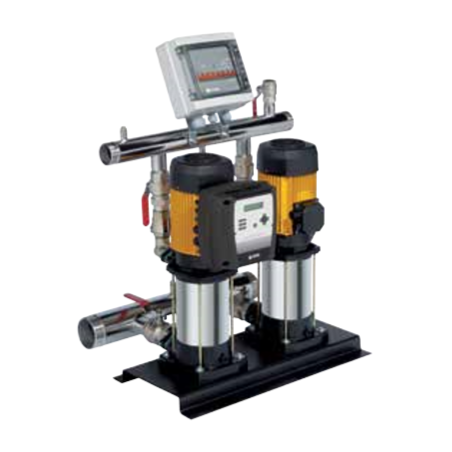

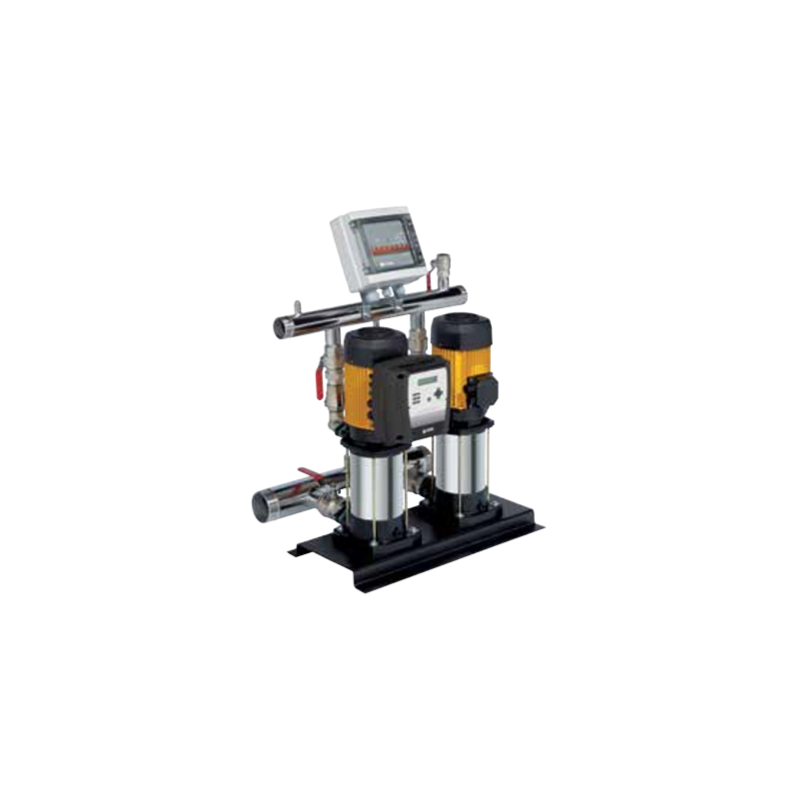

GRUPO PRESION DOBLE CPE2 MULTI 35-5 (MF)

Principio de funcionamiento: Equipo de presión hidroneumático compuesto por dos electrobombas, controladas por un sistema de arranque ESPA ECD de regulación digital mediante transductor de presión, para suministro de agua a presión. En tiempo real, se realiza la medición de la presión en la instalación mediante un transductor conectado en el colector de impulsión. En función de la lectura de la presión se gestiona la orden de arranque de la bomba, a velocidad constante. Una vez se ha conseguido alcanzar un valor de presión por encima de la presión de arranque más un diferencial prefijado, se ordena el paro de la electrobomba. Si el valor de la presión, con una de las bombas en marcha, desciende por debajo de un diferencial de presión prefijado, se ordena el arranque en cascada de la segunda bomba. El arranque de las bombas se realiza en alternancia. El controlador ESPA ECD es capaz de gestionar la maniobra de las dos bombas. Para un correcto funcionamiento del equipo se precisa de un acumulador hidroneumático de un volumen adecuado para minimizar los arranques y paros del motor. Configuración del equipo: Parte hidráulica: Parte hidráulica Sistema compuesto por dos electrobombas fijadas sobre bancada. En la impulsión de la bombas se ensambla una válvula de retención fabricada en acero inoxidable y una válvula de cierre, por este orden. Las columnas de impulsión se unen al colector de impulsión, fabricado en acero inoxidable. El colector de impulsión dispone de una salida con una válvula de cierre de aislamiento, para colocar el acumulador hidroneumático. En el mismo colector de impulsión se coloca el transductor, que estará cableado al controlador ESPA ECD Parte eléctrica: Los equipos de las series CPE2 y CPE2M están compuestos por un controlador ESPA ECD. Los equipos CPE2 se suministran con un armario eléctrico que incorpora un magnetotérmico por bomba para protección de la línea eléctrica. En caso de fallo de una de las bombas, esta puede ser aislada y el resto del equipo puede seguir trabajando sin ningún riesgo para la instalación. Se recomienda instalar una línea independiente protegida por un magnetotérmico, en el cuadro general de alimentación. El controlador ESPA ECD es capaz de gobernar la maniobra y la protección de las dos bombas del equipo. Características Caudal máximo: hasta 28 m3/h en grupos monofásicos y hasta 36 m3/h en grupos trifásicos. Altura máxima: hasta 90 mca. Potencia máxima de la bomba: 4 kW. Fluido para bombear: agua fría sanitaria, agua para irrigación, trasvase de agua. Temperatura máxima del líquido: 40 °C
